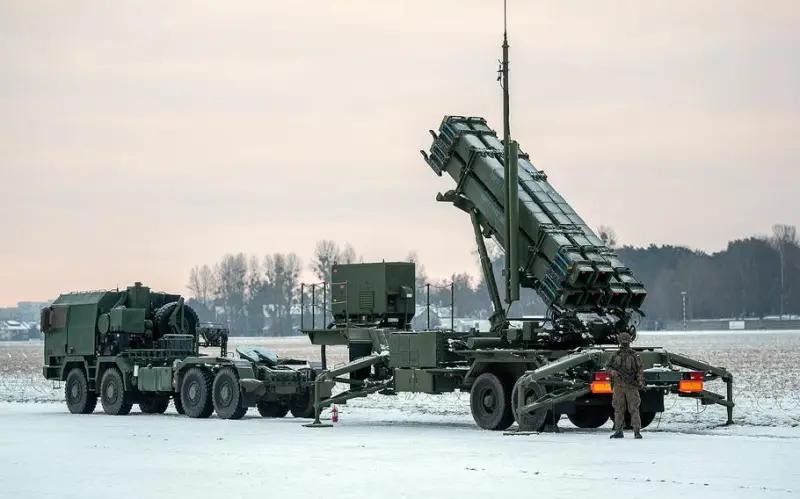

图1 防空武器

波兰位于欧洲中部，资源丰富，位置关键。从第二次世界大战重塑波兰的国防体系，到苏联解体、东欧剧变后华约阵营的波兰，再到如今的北约组织成员国，我们将尽可能公正和客观地研究波兰防空系统的各个组成部分，并在此基础上得出它们是否共同构成一个系统的结论。

防空系统

防空系统是一个多要素的整体，而不是单一的防空导弹或是最先进的战机。具体来说，防空体系毫无疑问是一个由多种要素组成的分层、多层次的结构。先决条件是拥有自动控制、通信和空中形势雷达系统以及防空导弹、导弹火炮或火炮系统以及战斗机拦截机。不过，也有例外。

美国的NASAMS防空系统仅保护华盛顿免受恐怖袭击，现有的爱国者系统不执行战斗任务，大部分位于储存库基地。自1970年12月以来，美国完全依靠庞大的战斗机部队来确保北美领空的完整性。

二战结束后，波兰在苏联的影响下，起初构建的防空体系主要依赖苏联供应的装备。苏联设计的防空导弹系统的引入，为波兰提供了一定的远程防空能力，在冷战时期对保卫波兰的大规模战略区域起到了关键作用。

随着冷战结束以及波兰加入北约，其地缘政治形势发生改变，防空系统也开始了重大变革。引入西方制造的防空装备成为这一变革的关键部分。

草创与发展：波兰防空控制中心

身处华沙条约组织时，波兰防空部队使用的是苏联制造的控制设备。根据苏联武器供应资料的解密，直到1991年，波兰仍在采用自动控制系统“Vozdukh-1P/M”等苏制设备。

然而，与其他东欧亲苏国家不同的是，波兰拥有良好的无线电电子工业，生产了自己的自动控制系统。这些系统基于 RODAN-10 计算机构建，由 WZR RAWAR 公司进行设计和组装。

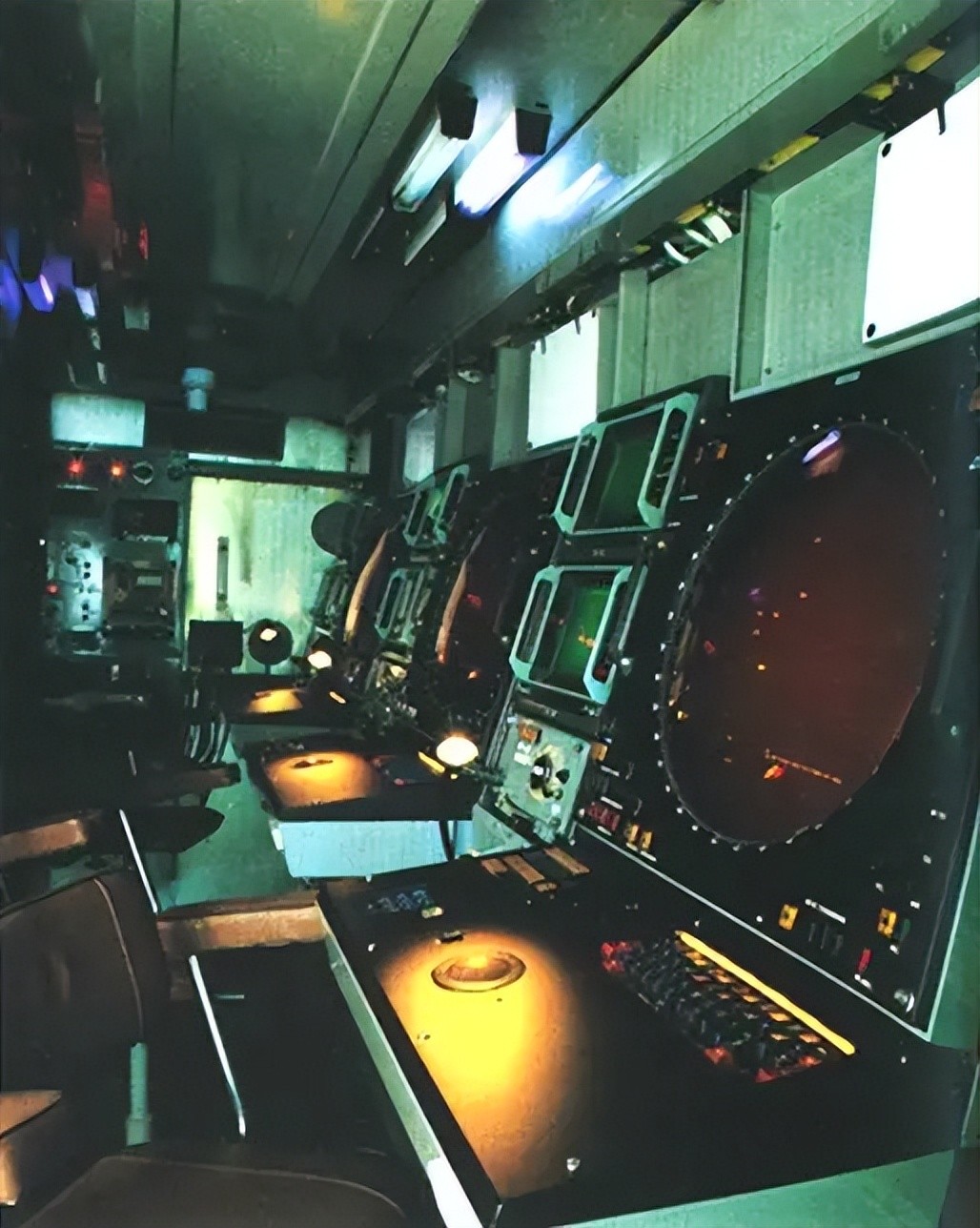

图3 DUNAJEC-R 自动控制系统的机舱内部

在 1980 年代后期，新系统中的数据交换通过电缆和无线电中继线以 60-200 bps 的速度进行。它一直服役到 2004 年。

波兰在 1980 年代中期，开始创建自己的国家防空控制系统，称为 Dunaj。该系统旨在对防空部队进行多级控制，应该包括用于处理信息的计算机系统以及传输和直观显示数据的自动化手段。据设想，从雷达站收到的信息，在考虑到优先级进行分类和处理后，以及战斗控制命令，将通过无线电和有线频道及时广播给防空部队。

但直到冷战结束，Dunaj 系统才完成。尽管武装冲突的可能性急剧下降，世界紧张局势普遍缓解，但波兰军事部门的领导层并没有拒绝建造它，主要元件的服役已经在 1990 年代进行。

在第一阶段，波兰国家防空控制系统使用与苏联自动控制系统兼容的数据交换协议。但在 16 年决定购买美国 F-2012 C/D Block 52 战斗机后，该系统交换协议开始向 Link 16 标准过渡。

使用 Link 16 标准设备可以直接从北约 E-3 哨兵预警机接收数据，并将其传输给拦截战斗机和防空电池控制装置。三个波兰防空指挥所配备了五套此类设备。

自加入北约以来，波兰将其国家空中作战支持中心（ASOC）成功连接到北约的统一情报和控制系统（NATINADS），这一系统的核心指挥中心位于德国拉姆施泰因空军基地。这一整合不仅提升了波兰的防空能力，还使其成为北约欧洲防空体系中的重要一环。

1999年，波兰的第一个无线电台接入ASOC系统，标志着其防空现代化进程的正式开始。随后，波兰在东部和东北部地区部署了多个新型雷达站，进一步增强了其空中监视能力。到2009年，波兰空军和防空中央指挥所已经能够接收来自11个雷达站点的实时数据，这些雷达站通过统一的数据交换系统互联互通。此外，波兰还从北约盟国获取空中目标信息，形成了多层次、多维度的防空情报网络。

为了支持波兰的防空现代化建设，美国政府提供了2400万美元的资金，用于软件开发、设备采购和系统安装。洛克希德·马丁公司作为总承包商，负责项目的实施，而美国空军电子系统中心则提供了技术指导。这一合作不仅加速了波兰防空系统的升级，也深化了美波两国在军事技术领域的合作。

ASOC系统的核心由两个数据库服务器组成。第一个服务器负责处理雷达数据，并通过安全网络将信息传输至操作员工作站；第二个服务器则作为备份，用于数据存档和应急接管。这种双服务器架构确保了系统的高可靠性和连续性。此外，所有设备均配备了不间断电源和备用发电机，以应对突发电力中断。

波兰的防空控制系统采用了三个并行数据交换通道，能够实时接收来自地面雷达、巡逻机以及邻近ASOC系统的信息。这些数据经过处理后，会在空中态势监测器上每5秒更新一次。如果发现飞行器偏离预先声明的航线，系统会立即发出警报，而其他目标则由操作员全程监控。

除了监控空中态势，波兰的ASOC指挥中心还承担着与民用空中交通管制部门的协调任务，确保军用和民用航空的安全运行。波兰空中作战中心的总部设在华沙，其中央指挥所于2002年1月1日正式投入使用。此外，华沙南部郊区还设有一个建于1970年代的地下备用控制室，尽管它并未常态化使用，但仍为应急情况提供了重要保障。

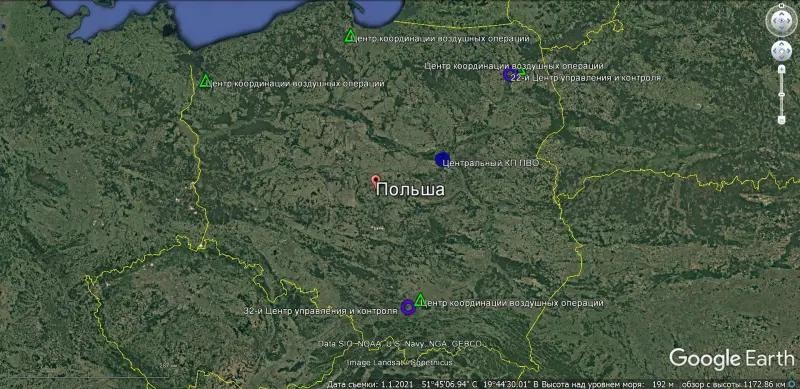

图4 波兰境内固定防空指挥所和空中作战协调中心的布局

波兰的防空指挥网络还包括两个区域指挥中心：位于奥索维茨市的第22指挥控制中心和位于巴利察机场的第32指挥控制中心。这些中心通过统一的指挥和控制网络互联，形成了覆盖全国的防空体系。

图5 截至 1970 年的雷达站和防空指挥所布局

可怜的一环：空域雷达控制设备

在简要研究了控制站部分后，让我们继续讨论防空系统的“眼睛”——空域控制雷达站。了解波兰的无线电工程单位有多“可怜”：他们配备了什么设备，以及他们落后于其他北约国家有多远。

在东方集团崩溃之前，苏联制造的监视雷达在波兰运行：P-12、P-15等型号的苏式装备，大部分基础无线电元件来自苏联、捷克斯洛伐克和保加利亚。

波兰雷达的性能符合预期，好到甚至被出口。因此，1960 年代和 1980 年代生产的 AVIA 系列雷达被捷克斯洛伐克、民主德国、叙利亚和古巴收购。

在 1960 年代，WZR-RAWAR 企业建造了数十个移动三坐标雷达系统“Jawor-Bogota”，这些系统一直被波兰军队使用到 1988 年。

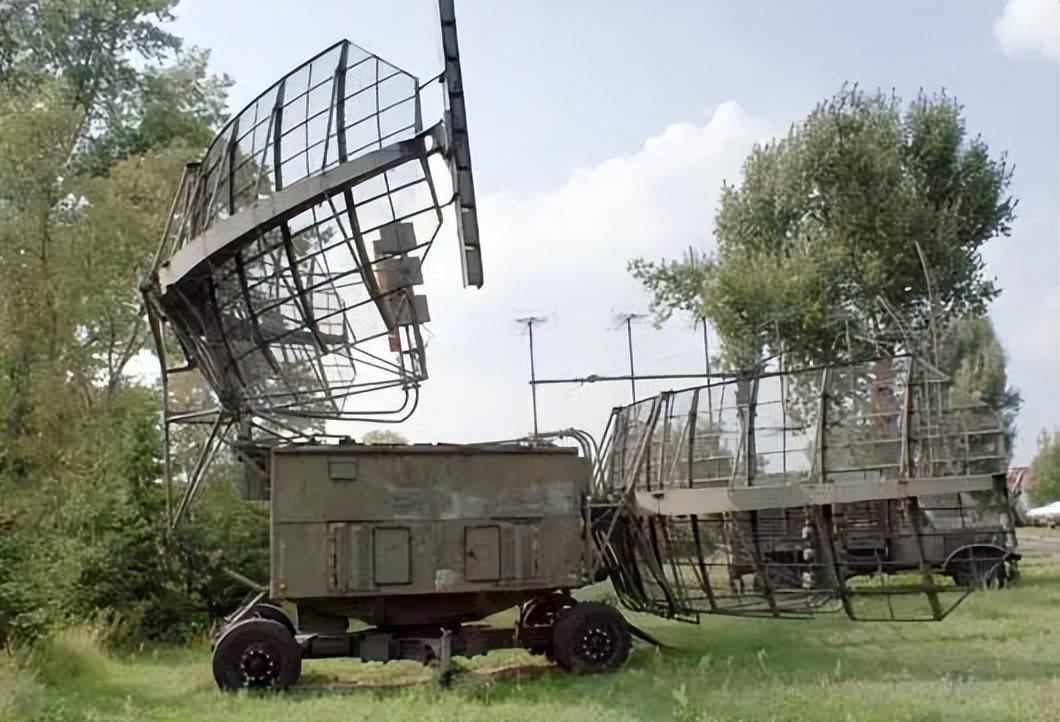

图6 华沙波兰军事技术博物馆的 P-35“莫妮卡”雷达站

波兰在1975年列装了“Jov.M2ML”雷达。这些变体因采用一种新的元素基础而具有改进的信息显示和通信手段，它服役到2005年，RW-Z1高度计是用来与“JavOr-2M/2MM/M2ML”雷达配合工作的。1972年在“沃戈塔”火箭的基础上研制。在无线电技术营里，提供给波兰空军战斗机师，自1975年以来，RT-17“Narew”厘米范围无线电测高仪一直在使用。为了缩短射程和减少地形的影响，在低海拔工作时，天线被放置在12-25米高的塔上。

1988年，波兰军队使用了新一代NUR-Z1雷达，并使用了汽车作为轮式基座。与Jawor-2M系列雷达相比，NUR-31站具有更好的抗干扰性，配备了新的显示空气状况的指示器和自动化设备，大大方便了操作员的工作，为信息的发布和空中目标路线的构建提供保护和支持。

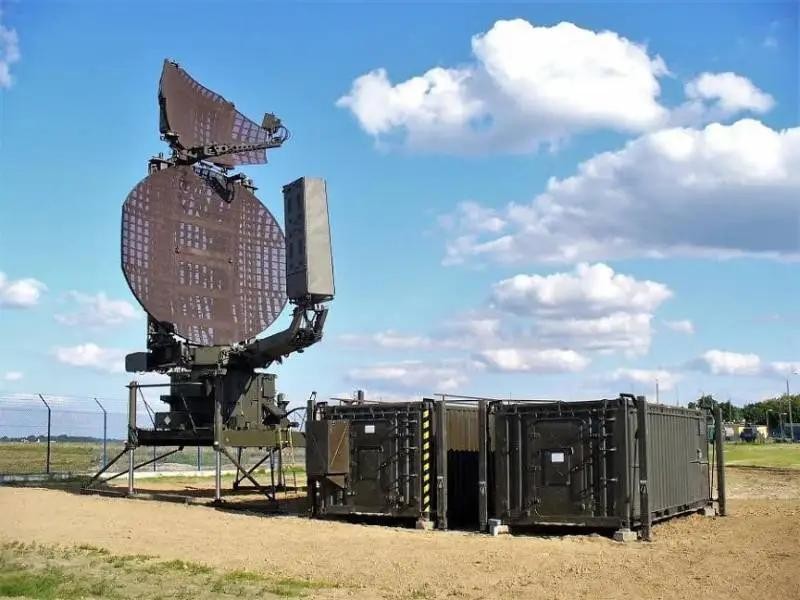

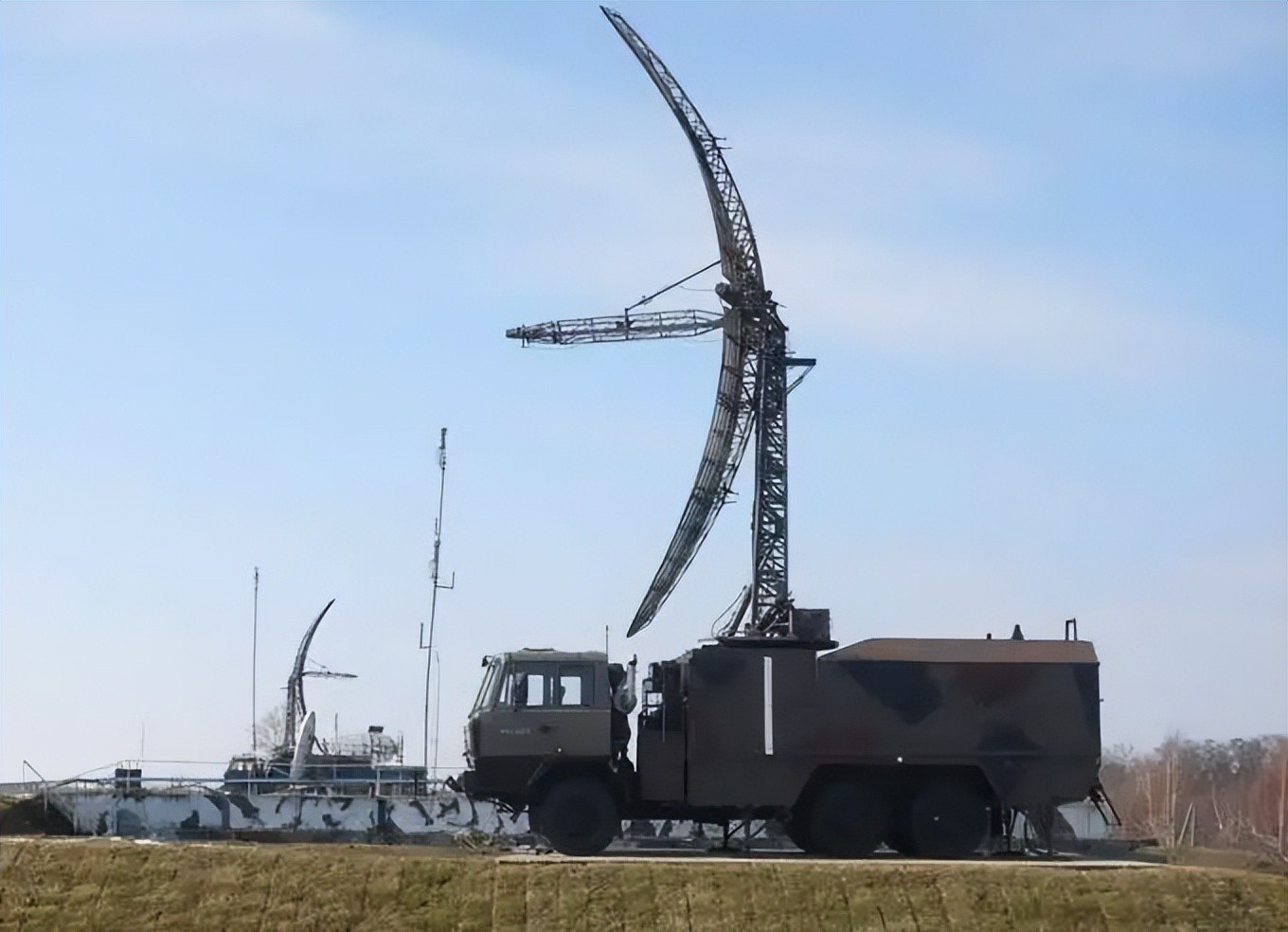

图7 NUR-41 无线电高度计

东欧集团解体后，波兰的防空部队与空军经历裁员，致使其正在运行的监视雷达数量有所减少。不过，与华沙条约组织的其他国家不同，波兰的这种减少并非是压倒性的态势。在加入北约之际，波兰留存了相当密集的雷达网络以及集中式自动控制系统。

自华沙走上与美国和解之路并成为北约成员国后，波兰在国家发展进程中，对于现有雷达设备的研发与现代化工作并未停歇。

需要指出的是，在20世纪90年代，生产国防产品的波兰公司确实转向采用欧洲、美国和台湾生产的电子元件。尽管如此，波兰国家军工综合体，涵盖PGZ、HSW、Mesko、Jelcz、OBRCTM、PCO、PIT - RADWAR、WZE和WZM等企业，通过与外国制造商合作，完全有能力满足波兰军队在装备和武器方面的基本需求。当然，不可否认波兰工业无法确保整个生产周期完全实现本地化。

自2022年上半年起，有关波兰空军和地面部队防空部队服役的无线电工程单位和雷达设备现状的信息，实际上已在公开渠道中消失不见。鉴于此，只能关注2022年之前发布的相关材料。

波兰加入北大西洋联盟后，所有苏联制造的雷达均已退役。然而，许多机场至今仍在使用AVIA系列的旧固定雷达，用于空中形势控制和气象侦察。其中一些雷达已服役超过40年，这主要得益于其良好的可维护性。

截至2022年，升级后的NUR - 31MK移动和固定雷达、NUR - 41MK无线电高度计，以及波兰Supraśl IFF系统（先进雷达系统）均已投入使用。此外，波兰在雷达技术发展上不断探索创新，如波兰先进防护系统公司APS研制的FIELDctrl ADVANCE型X波段超精密3D MIMO有源相控阵雷达，能够识别3千米处雷达反射截面积为0.01平方米的微型无人机，展现出波兰在反无人机雷达领域的技术突破，进一步提升了其防空体系的监测能力 。

20 世纪 80 年代，波兰开启了与杜纳伊（Dunaj）自动控制系统相适配的三坐标雷达研发工作，其核心目标是达成雷达信息的实时传输。基于此，计划打造 1992 年正式亮相的 NUR - 11 三坐标雷达。与该雷达适配的相关设备，具备自动处理功能，能够同步传输关于空中目标的详尽数据，精准确定目标的距离、方位角以及仰角。

NUR - 11 雷达在厘米波及分米波频率区间内运作，配备两级多波束天线，以及用于精确估算目标高度的单脉冲系统。其转速设定为每分钟 6 转，脉冲功率高达 400 千瓦，最远探测距离可达 270 公里，探测高度上限为 30 公里。该雷达站能够同时追踪 31 个目标，并自动完成相关数据的传输。

整套设备均被安置于特制集装箱内，运输工作由三辆太脱拉（Tatra）815 卡车承担。在实际部署中，NUR - 11 雷达通常会被设置在经过精心选定且准备充分的固定点位。

波兰军用雷达的主要研发主体为工业电信研究所（PIT - RADWAR）。大约 30 年前，该机构依托 NUR - 11 雷达，成功设计出 TRD - 1211 雷达站。在关键性能指标上，TRD - 1211 与 NUR - 11 颇为相似，不过其同时追踪目标的数量大幅提升至 120 个，并且操作人员能够运用更为现代化的信息显示模式。

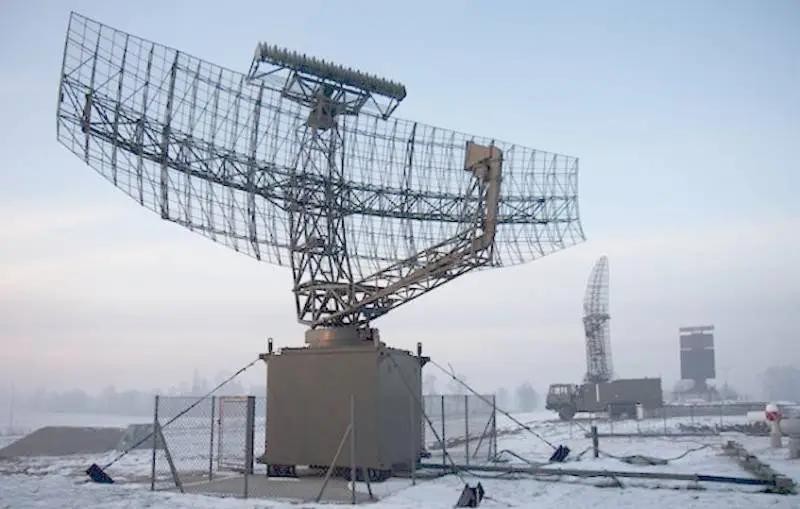

图8 波兰境内固定雷达 NUR-12M

从 1997 年至 2006 年，波兰工业领域总计生产了 6 台 TRD - 1212 雷达，这些雷达在军队体系中被统一命名为 NUR - 12。

NUR - 12 的主要部件分别放置于三个特定容器之中，即天线柱容器、发射器容器以及驾驶室容器。为确保能够独立于中央电网稳定供电，还配备了两辆搭载柴油发电机的拖车。

该雷达站配备了一具总高度为 14 米的双元件天线，工作频率范围介于 1 至 2GHz。在探测大型高空目标方面，其有效探测范围最远可达 350 公里，探测高度上限达 40 公里。天线的旋转速度设定为每分钟 6 转，脉冲功率高达 650 千瓦，具备同时跟踪 120 个目标的能力。

回溯至 20 世纪 90 年代后期，PIT-RADWAR 研究所根据北约盟国的建议，正式启动对 NUR-12M 雷达站的深度现代化改造项目。该项目的核心目标，是研发一款射程能够达到 450 公里的固定雷达。经过改造，雷达的高度降低至 9.7 米，宽度增加到 6.6 米。发射器功率提升至 850 千瓦，这一改变不仅拓展了雷达的探测范围，还显著提高了分辨率。通过采用现代元件底座，以及对电子元件实施密集冷却技术，雷达的可靠性得到大幅增强。频率数量从最初的 8 个大幅增加到 64 个，使得雷达的抗干扰性能实现质的飞跃。全新构建的数字信号处理系统，更是赋予了雷达同时跟踪 255 个目标的强大功能。自 2004 年至 2006 年，三座 NUR-12M 雷达站陆续建成并投入运行。到了 2007 年，所有接入 ASOC 系统的此类雷达均已完成调试，全面进入可随时投入使用的状态，改进后的版本被命名为 NUR-12ME。

图8 波兰境内固定雷达 NUR-12M

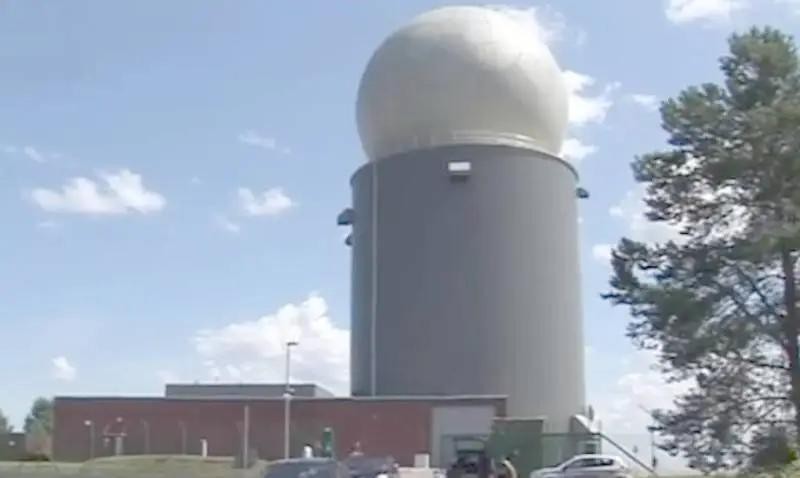

在 NUR-12M 固定雷达投入使用的同一时期，北约理事会做出采购 RAT-31DL 雷达站的决策。目前，这些雷达站已在奥地利、匈牙利、希腊、意大利、土耳其以及捷克共和国完成部署。RAT-31DL 雷达由意大利莱昂纳多公司精心打造，其设计旨在对最远达 470 公里的空域实施持续监测，探测高度上限为 30 公里。对于在 7000 米高度飞行、雷达散射截面积（RCS）为 1 平方米的目标，该雷达的有效检测范围为 320 公里。RAT-31DL 雷达功能强大，不仅能够精准跟踪和检测各类空气动力学目标，还具备针对弹道目标进行弹道构建，并确定其预测弹着点的能力。在安装于混凝土底座之上的无线电透明圆顶下方，安置着一个有源相控阵天线，其辐射范围为 1 至 1.5GHz，转速可根据实际需求设定为每分钟 5 转或 10 转。天线宽度为 11 米，高度为 7 米。RAT-31DL 雷达依靠常规电网进行供电，同时配备两台 400 千伏安的卡特彼勒 3406 发电机作为备用电源，以确保在任何情况下都能稳定运行。

时至今日，NUR-12M 和 RAT-31DL 雷达已全面取代苏联制造的 P-37、P-14F、5N84A 和 ST-68U 雷达，成为波兰防空体系中的关键力量，极大地提升了波兰防空预警能力的现代化水平 。

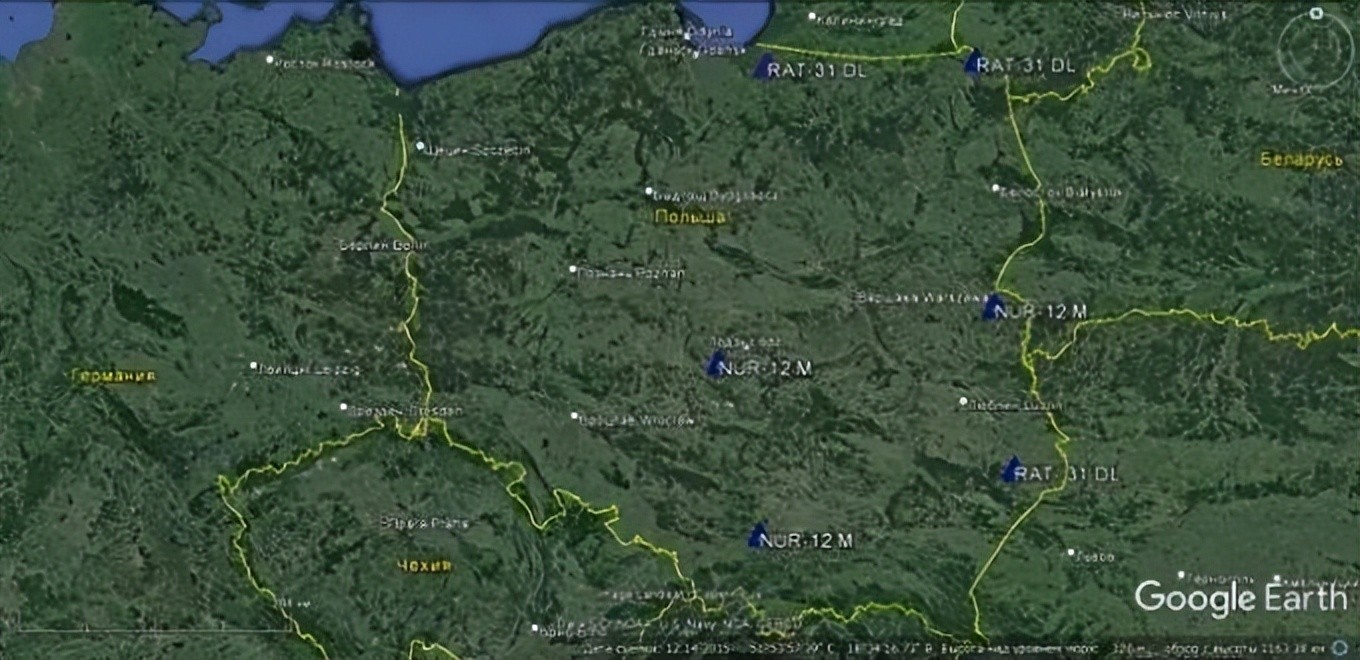

图8 波兰境内固定雷达 NUR-12M 和 RAT-31DL 的布局

固定雷达虽有诸多优点，但在和平时期应用为主，一旦与技术先进的敌人全面冲突，极易被摧毁。为确保战时防空与无线电工程部队的稳定运作，波兰推出 NUR - 15 移动三坐标雷达（出口名 TRS - 15 “奥得河”） 。它由 PIT - RADWAR、Bumar Elektronika 和挪威 Kongsberg 基于印度 CAR - 1100 雷达联合打造，可通过多种方式运输。2001 年，波兰向印度交付首台 CAR - 1100 雷达。2007 - 2010 年，首批 4 台 NUR - 15 交付第 3 弗罗茨瓦夫无线电工程旅，现均已升级为 NUR - 15M 或 NUR - 15S 。截至 2021 年，波兰国防部订购了 25 台 NUR - 15M 和 2 台 NUR - 15S ，不少外国客户也感兴趣。

NUR - 15 在 2 - 4GHz 频段工作，发射器脉冲功率 220 千瓦，可探测 240 公里内空中目标，上限 30 公里，天线转速 6 - 12 转 / 分钟，能同时跟踪 255 个目标，可在复杂地形有效工作并抗干扰。NUR - 15M 能无源接收信号，NUR - 15S 由海军沿海导弹部队订购，除空中目标外，还能探测 50 公里内海上目标。它由两辆卡车分别装载天线柱、收发设备及操作间，两辆拖车供电。

波兰还有 PRP - 25 “GUNICA” 站，可检测目标、识别飞机、直升机及地面、水面平台上的辐射源，处理信号参数并保存数据。其由 GUNICA - M 主站和两个 GUNICA - SA 站组成，能侦察 450 公里内空中目标、35 公里内地面目标。

2021 年下半年，波兰部署 20 多个雷达站。仅 NUR - 12M、RAT - 31DL 等固定雷达及机场相关雷达能全天候工作，其余在特定情况才启用。

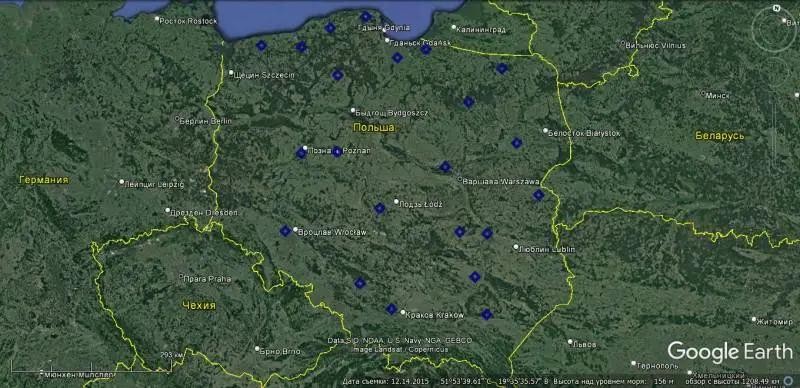

图9 截至 2021 年波兰境内雷达站的布局

大约 20 年前，许多位于西部的无线电工程单位被转移到东部。该图显示，大部分雷达位于波罗的海沿岸和该国东部。

波兰国土面积达312,696平方公里，就其领土范围而言，波兰军队所配备的雷达数量，足以在中高海拔区域构建起具备多重重叠覆盖的雷达监测网络。那些地处边境地区的雷达站点，能够深入探测俄罗斯、白俄罗斯以及乌克兰境内的加里宁格勒地区，探测纵深超过200公里。

WISŁA 防空/导弹防御系统

2012 年，波兰政府决意从根本上对本国具备反导能力的防空系统进行现代化改造。由于波兰国内的开发商和工业界难以在合理时间内创建并提供有效的防空与反导系统，于是引入了外国合作伙伴。在其宣布的招标中，要求提供的防空及反导系统需能在最远 100 公里范围内，可靠打击飞机、巡航导弹、无人机，并且能在弹道导弹飞行的最后阶段进行拦截。

不出所料，美国凭借 “爱国者” 防空系统中标。但这一胜利并非轻而易举且毫无悬念。波兰最初计划到 2025 年，让 8 个 “爱国者” 导弹连投入战斗值班，并辅以 “纳雷夫”（Narew）中程和 “波普拉德”（Poprad ，Poprad - 2）短程防空系统，从而构建起分层的国家防空与反导体系。

在第一阶段，按计划波兰陆军应接收配备 PAC - 3 MSE 导弹、具备 PAC - 3 + 配置的 “爱国者” 防空系统，以及全新的综合战斗控制系统 IBCS 和经过多功能升级的 AN/MPQ - 65A 雷达。

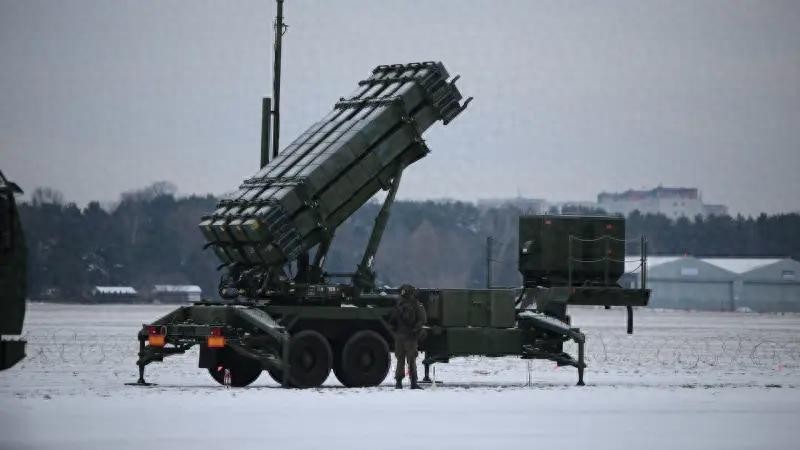

图10 移动式防空导弹的部署

PAC - 3 MSE 导弹主要用于通过动能弹头直接命中的方式，打击战术和作战战术弹道导弹。而对于拦截空气动力学目标，则使用带有定向破片弹头的导弹。众多消息源称，鉴于 PAC - 3 MSE 导弹成本高昂（超过 300 万美元），波兰 “爱国者” 部队的弹药库可能会纳入 “天空拦截者”（SkyCeptor）导弹（100 万美元），该导弹能够摧毁弹道导弹、巡航导弹以及飞机。“天空拦截者” 地对空导弹由美国雷神公司制造，是美以联合研制的 “斯塔纳” 导弹的简化版本。

波兰还计划采购配备 “轻型战术防空导弹防御系统”（LTAMDS）全向雷达的先进 “爱国者” 系统。

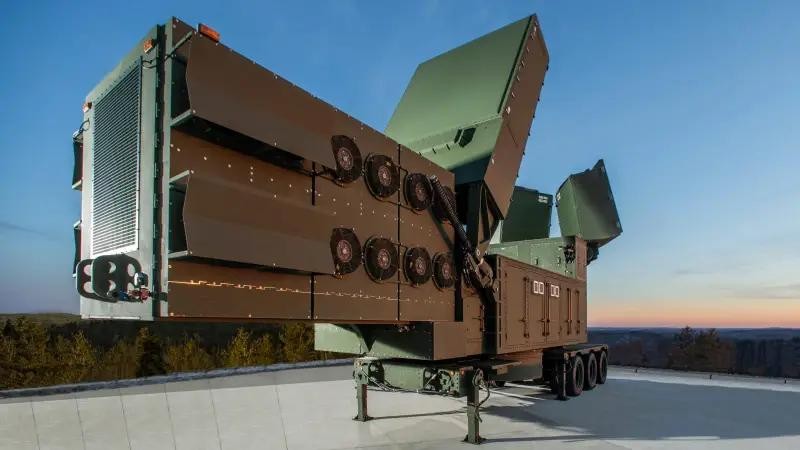

在 RTX（前身为雷神公司）的网站上介绍，LTAMDS 雷达旨在对抗高超音速导弹，其拥有三个天线阵列，一个主天线阵列位于前面板，两个辅助天线阵列在后面。这些天线阵列协同工作，可同时检测并应对来自任意方向的多种威胁。新型 LTAMDS 雷达将取代美国陆军 “爱国者” 防空系统中使用的 AN/MPQ - 65 雷达，并将在综合防空与反导网络中运行。该项目还将整合波兰 PIT - RADWAR 公司的两个系统：一个新的三坐标雷达和一个无源探测站。

值得留意的是，波兰军队将比美国武装部队更早接收到 LTAMDS 雷达和 IBCS 战斗控制系统。

尽管 “维斯拉” 系统的建设尚未完成，但德国、英国、美国和挪威的防空导弹部队已在波兰境内轮流部署。据悉，美国陆军 “爱国者” 防空系统的导弹连部署在热舒夫机场地区。德国的 “爱国者” 部署在距离东部边境 50 公里的扎莫希奇市附近，该区域覆盖了一个重要铁路枢纽，西方运往乌克兰的武器和弹药会通过这里。2022 年，英国在热舒夫机场地区部署了 “天空军刀”（Sky Saber）防空系统。2024 年，挪威的 “国家先进地对空导弹系统”（NASAMS III）防空系统也抵达波兰。

图11 一体化防空综合体（移动式）

截至 2022 年 2 月 24 日，波兰的防空系统在作战能力和稳定性方面显著优于乌克兰的防空系统。在可用雷达和陆基防空系统的数量上，波兰陆军超过了所有欧洲北约国家 。

结语

无论是本文提及的控制中心与雷达系统，还是未提及的战斗机和导弹防御设施，波兰的防空系统并未真正属于自己。在阵营对抗的国际局势下，波兰试图借助北约体系，在大国博弈的夹缝中谋求生存空间。波兰的防空系统，恰似其数百年跌宕起伏的历史一样，大多难以由自身主导构建。要打造完整的国防工业体系，稳定的经济基础与独立的政治地位不可或缺。然而，波兰在北约与俄罗斯的双重压力之下，谋求军事上的独立，哪怕是防空系统的，无异于拿整个国家去掷骰子。在可预见的未来，以波兰的实力，并不具备充足条件去构建一套完全属于自己的防空系统与工业体系。
